back to
>
Roth / TORO
>
Hand operated
>
Snowthrower
>
Single stage
>
CCR 3650 GTS
>
643/38538
>
220000001
>
Chute Assy.

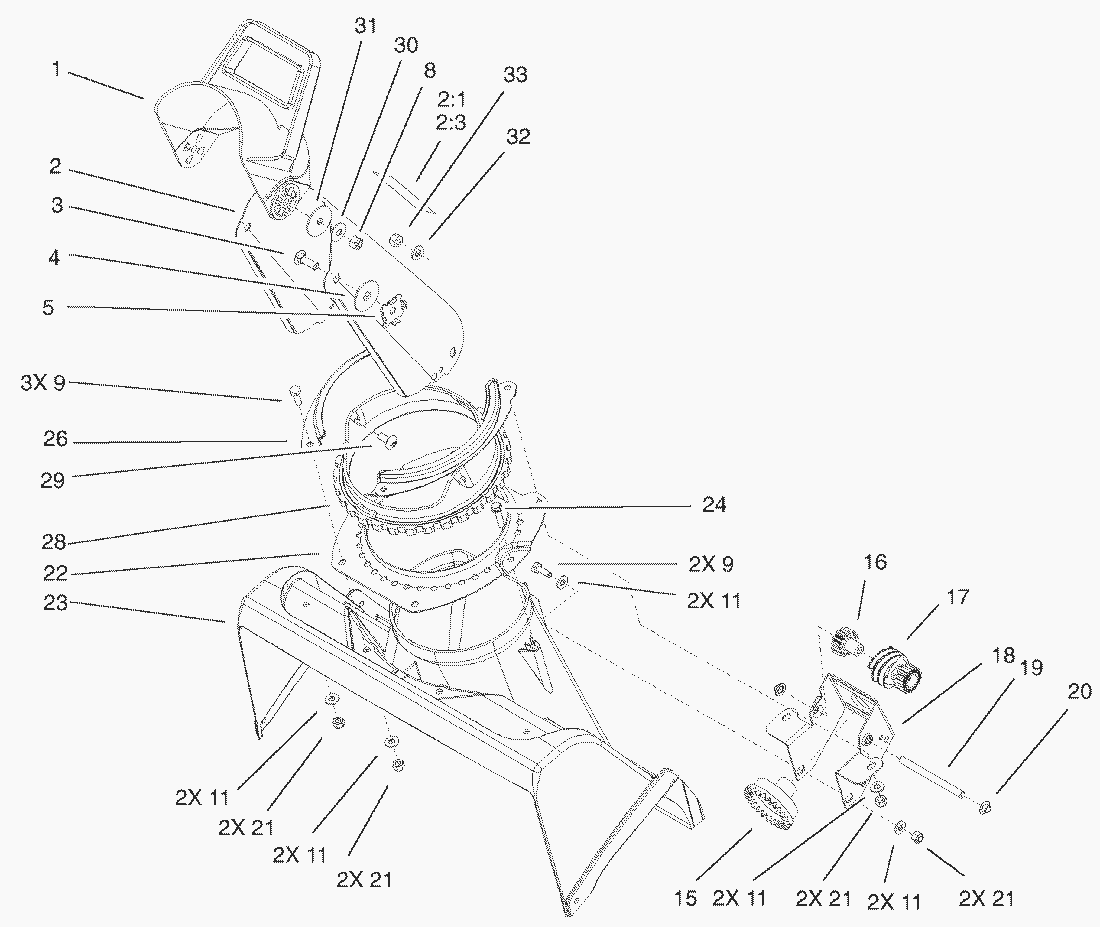

Spare Parts Lists for Toro Roth / TORO Chute Assy.
pos.
decription
spare part number
1
Deflector
56-2680
2
Discharge Chute Assembly (Incl. Ref.
94-2791
2
Chute-Dischargew/Decal (only on:38413, 38419)
104-4115
21
Decal-Danger (only on: 38413, 38419)
104-4135
23
Decal-Danger
94-2901
3
Bolt-Carriage
3230-22
4
Washer Rubber
20-4320
5
Plate-Friction
55-8950
8
MUTTER
3296-29
9
Capscrew
321-4
11
Washer
3256-22
15
Gear-Face
55-8740
16
Spacer/Spur Gear
55-8750
17
Gear-Spur/Worm
105-3512
18
Bracket-Gear, Chute
105-3513-03
19
Shaft-Gear
55-9150
20
SICHERUNGSKAPPE
32112-11
21
MUTTER
3296-42
22
Ring-Chute Support
55-8921-03
23
Rotor Housing-Upper
105-1950
24
Screw-Special
46-8092
26
Retainer-Chute Ring
55-8910-03
28
Gear Ring-Chute
55-8720
29
Screw-Truss Hd, Phillips
100-5486
30
Washer-Belleville
3290-456
31
Washer
3256-68
32
Washer-Flat
3256-70
33
Nut-Lock
3296-47
