Engine Assy. (Cont.) Model No. 47PT6-4
Spare Parts Lists for Toro Roth / TORO Engine Assy. (Cont.) Model No. 47PT6-4
spare parts list 1
spare parts list 2
spare parts list 3
spare parts list 4
spare parts list 5

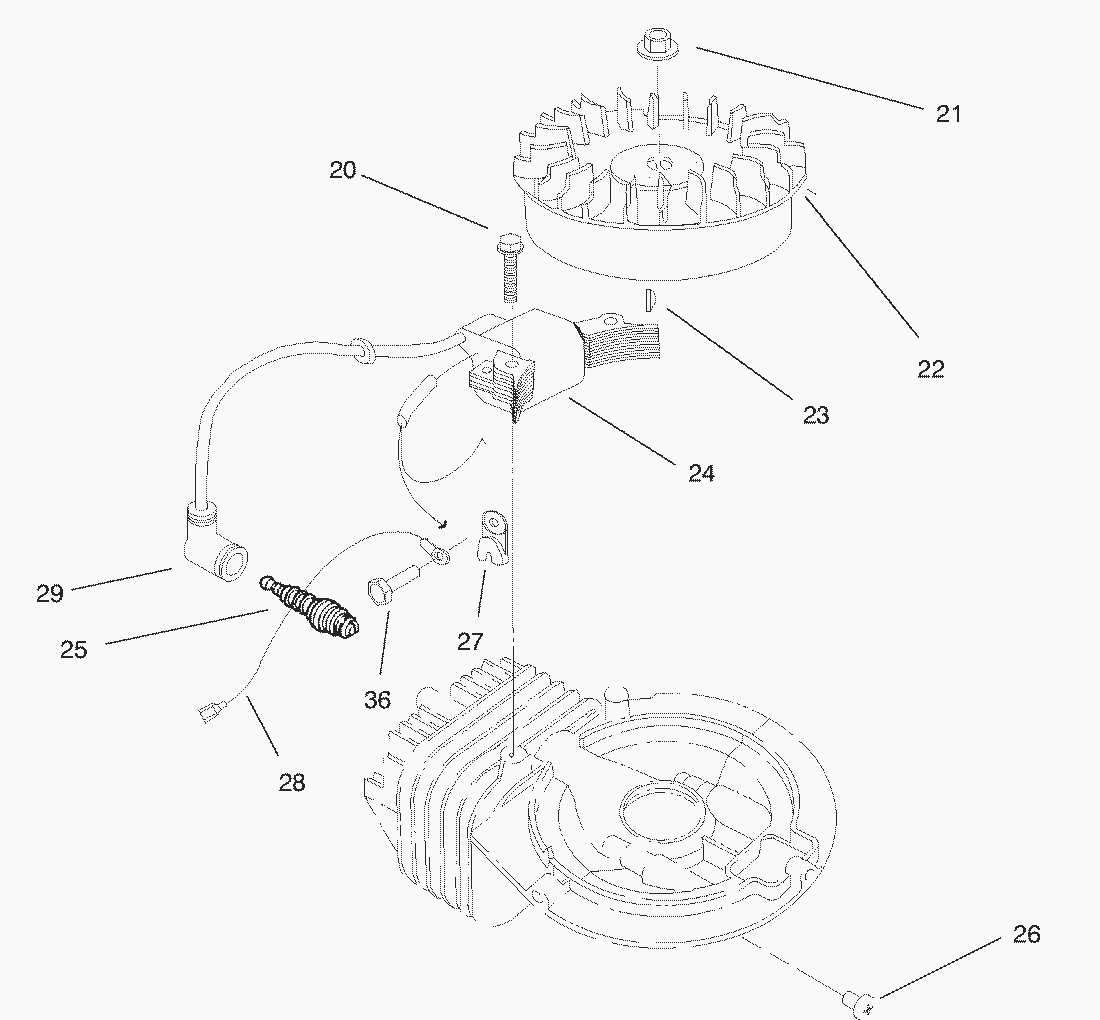

pos.
decription
spare part number
20
Socket Hd. Capscrew
81-5710
21
MUTTER
81-1330
22
Flywheel
81-0320
23
KEIL
81-2370
24
Coil-Magneto
94-8890
25
ZUENDKERZE
50-1170
26
Screw
81-0380
27
KLEMME
81-1480
28
Wire-Ground
81-2860
29
ZUENDKERZENSTECKER
81-1500
36
SCHRAUBE
53-1340
SCHWUNGRADABZIEHER TORO
41-7650

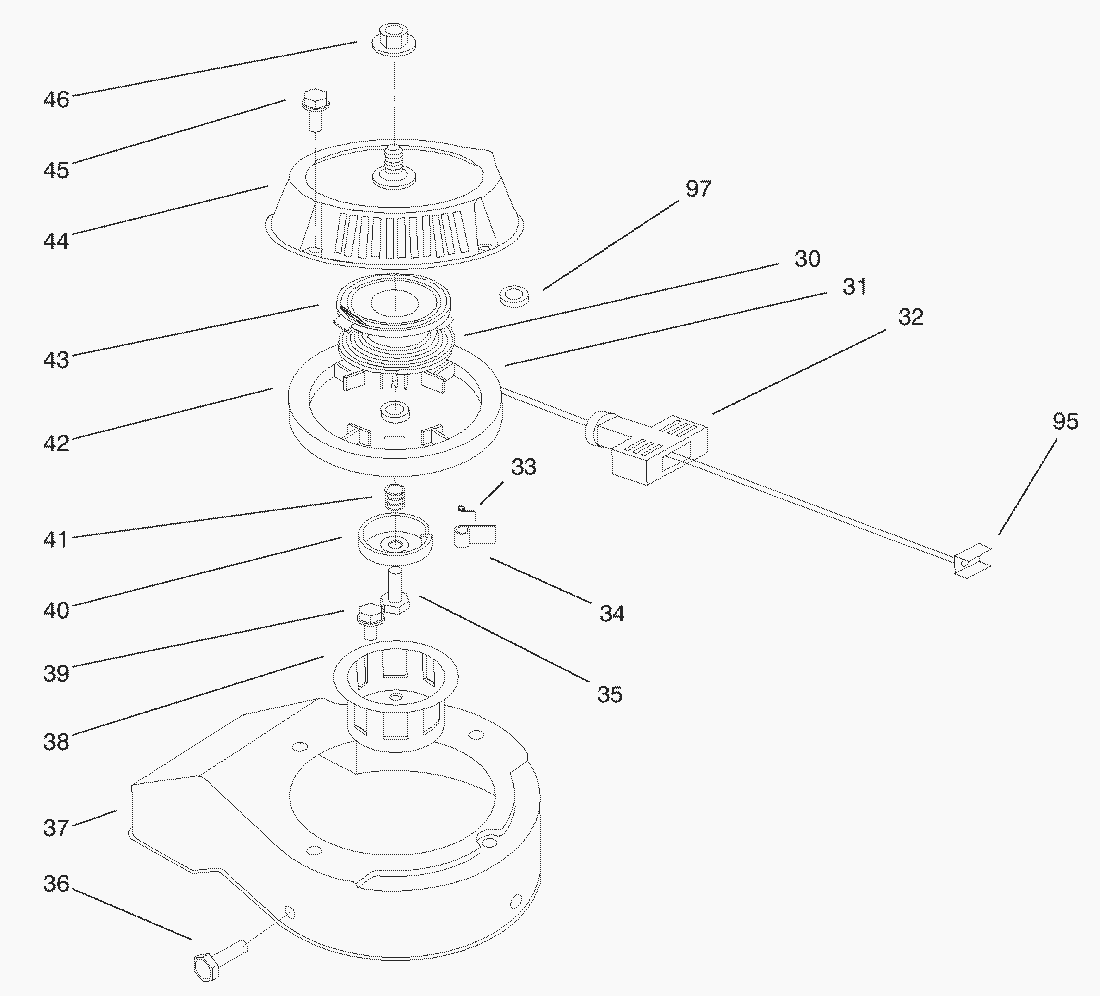

pos.
decription
spare part number
30
STARTERFEDER INCL.HALTER
81-1200
31
Rope
81-2870
32
STARTERGRIFF M.SEILKLEMME
81-1630
33
FEDER
81-1220
34
MITNEHMER
81-1230
35
SCHRAUBE
81-1260
37
Shroud-Blower
81-0310
38
STARTERGLOCKE
81-1290
39
Bolt
82-1300
40
MITNEHMERGEHAEUSE
81-1250
41
FEDER
81-1240
42
SEILSCHEIBE
81-1210
43
STARTERFEDER INCL.HALTER
81-1640
44
Case-Recoil
81-0290
45
Bolt
81-0390
46
Nut-Hex
81-0300
95
STARTERGRIFF M.SEILKLEMME
81-5760
97
Spacer
55-9620
RUECKLAUFSTARTER KPL.
81-0280
STARTERFEDER INCL.HALTER
81-2300
pos.
decription
spare part number
10
SCHRAUBE
81-0540
47
Shaft-Governor
81-2880
48
Screw
81-2890
49
Spring-Compression
81-2900
50
Bracket-Governor Spring
81-0370
51
SIMMERRING
81-0850
52
SCHEIBE
81-0860
53
SPRENGRING
81-0870
54
MUTTER
81-0900
55
Spring-Governor
81-0360
56
Arm-Governor
81-0410
57
Rod-Carburetor
81-0430
58
Spring-Carburetor
81-0440
pos.
decription
spare part number
59
Shaft-Choke (Incl. Ref.
81-5510
60
Shaft-Throttle
81-2920
61
Jet-Pilot
81-2930
62
Valve-Throttle
81-2940
63
Screw
81-2710
64
Gasket-Carburetor
81-2570
65
Insulator-Carburetor
81-0460
66
Bolt
50-6350
67
Manifold-Intake
81-0470
68
Screw-Pilot
50-2360
69
Spring-Pilot Screw
81-2580
70
Spring-Choke Detent
81-2590
71
Pin-Hinge
81-2600
72
Spring-Torsion
81-2610
73
Float
81-4920
74
SCHWIMMERTOPFDICHTUNG
81-2630
75
SCHWIMMERKAPPE
81-2640
76
Gasket-Bowl Screen
81-2650
77
Screw-Float Bowl
81-2660
78
Screw-Drain
81-2670
79
Gasket-Drain Screw
81-2680
80
Needle
81-4700
81
Screw
81-0450
82
Spitcup
81-2700
83
Screw
81-2710
84
Valve-Choke
81-2720
85
Spacer-Float
81-4930
86
Nozzle-Main
81-2740
87
Jet-Main (
81-1040
HAUPTDUESE
81-1940
93
Ring-Upper Choke
81-5520
94
Ring-Lower Choke
81-5530
Carburetor Assembly Complete
81-4690
Shaft-Choke
81-2910
81-5820
Carburetor Kit (Incl. Ref.
92-6002
pos.
decription
spare part number
88
DICHTUNG
81-1080
89
Muffler
81-0490
90
Stud-Muffler
81-0500
91
FEDERRING
81-1120
92
SECHSKANTMUTTER
81-1110
