Engine Assy. (Model No. 38430)
Spare Parts Lists for Toro Roth / TORO Engine Assy. (Model No. 38430)
spare parts list 1
spare parts list 2
spare parts list 3
spare parts list 4
spare parts list 5
spare parts list 6

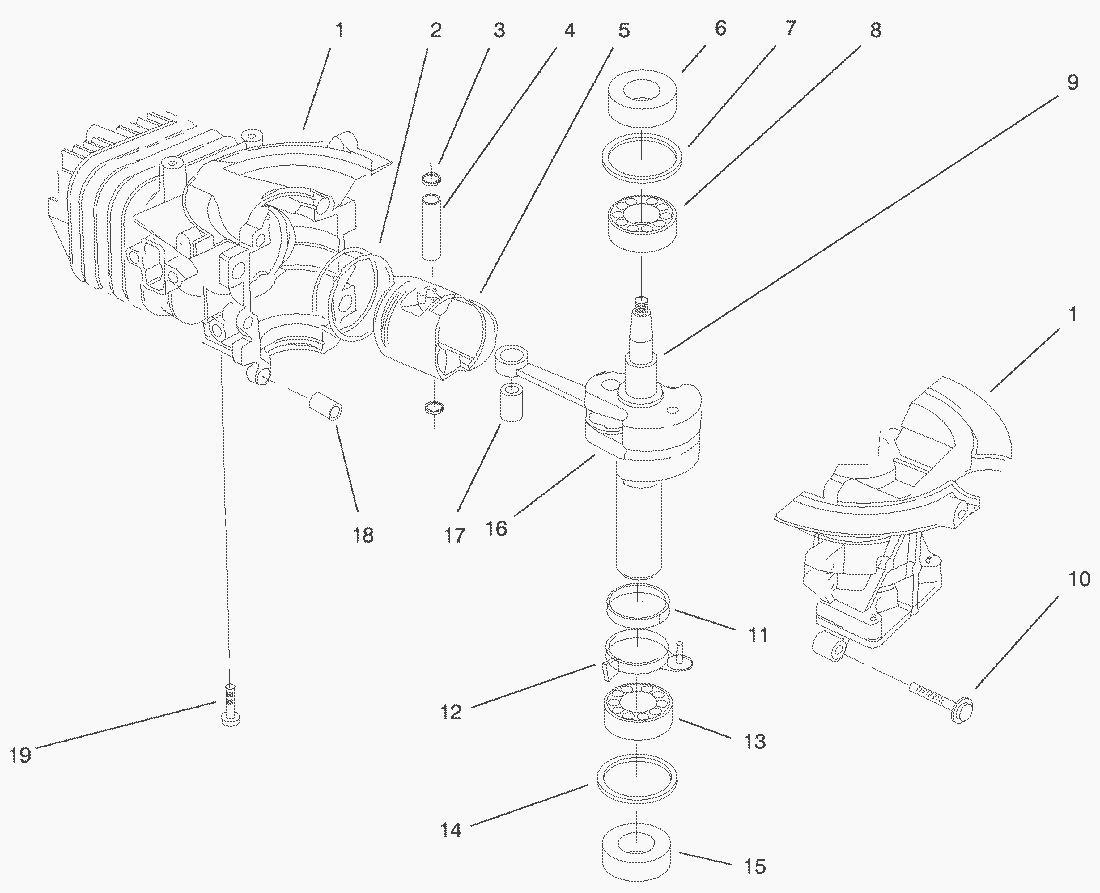

pos.
decription
spare part number
1
Cylinder/Crankcase ASM R
95-7933
2
KOLBENRINGSATZ
81-0590
3
SICHERUNG
81-0620
4
KOLBENBOLZEN
81-0600
5
KOLBEN
81-2140
6
SIMMERRING
81-0720
7
SCHEIBE
81-0710
8
LAGER
81-0690
9
Crankshaft
81-5700
10
SCHRAUBE
81-0540
11
REGLERRING
81-0770
12
REGLERHALTER
81-0750
13
LAGER
81-0700
14
SCHEIBE
81-0730
15
SIMMERRING
81-0740
16
STIFT
81-0760
17
PLEUELLAGER
81-0610
18
STIFT
81-0520
19
SCHRAUBE
81-0570
Engine-Short Block
95-7912
pos.
decription
spare part number
1
Socket Hd. Capscrew
81-5710
2
MUTTER
81-1330
3
Flywheel
81-0320
4
KEIL
81-2370
5
Coil-Magneto
94-8890
6
Screw
81-0380
7
KLEMME
81-1480
8
SCHRAUBE
53-1340
9
Wire-Ground
81-2860
10
ZUENDKERZE
50-1170
11
ZUENDKERZENSTECKER
81-1500

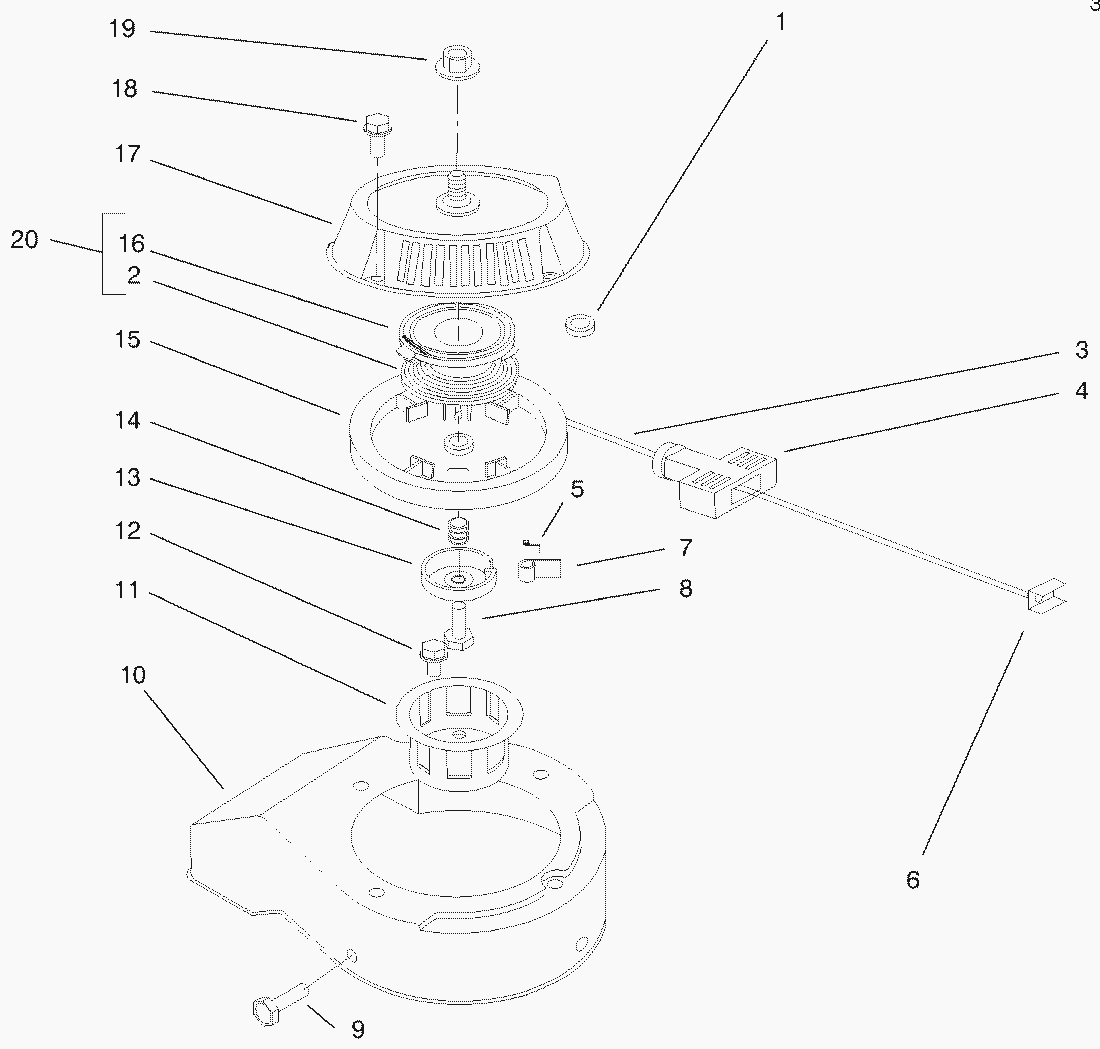

pos.
decription
spare part number
1
Spacer
55-9620
2
STARTERFEDER INCL.HALTER
81-1200
3
Rope
81-2870
4
STARTERGRIFF M.SEILKLEMME
81-1630
5
FEDER
81-1220
6
STARTERGRIFF M.SEILKLEMME
81-5760
7
MITNEHMER
81-1230
8
SCHRAUBE
81-1260
9
SCHRAUBE
53-1340
10
Shroud-Blower
81-0310
11
STARTERGLOCKE
81-1290
12
SCHRAUBE
81-1300
13
MITNEHMERGEHAEUSE
81-1250
14
FEDER
81-1240
15
SEILSCHEIBE
81-1210
16
STARTERFEDER INCL.HALTER
81-1640
17
Case-Recoil
81-0290
18
Bolt
81-0390
19
Nut-Hex
81-0300
20
STARTERFEDER INCL.HALTER
81-2300
RUECKLAUFSTARTER KPL.
81-0280

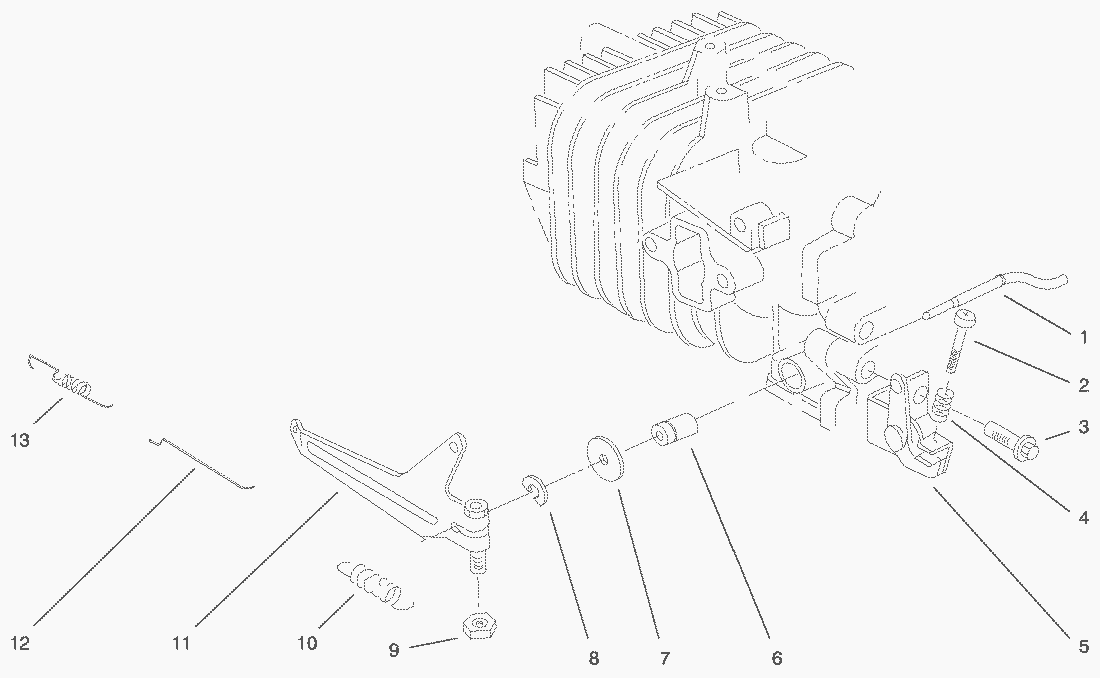

pos.
decription
spare part number
1
Shaft-Governor
81-2880
2
Screw
81-2890
3
SCHRAUBE
81-0540
4
Spring-Compression
81-2900
5
Bracket-Governor Spring
81-0370
6
SIMMERRING
81-0850
7
SCHEIBE
81-0860
8
SPRENGRING
81-0870
9
MUTTER
81-0900
10
Spring-Governor
81-0360
11
Arm-Governor
81-0410
12
Rod-Carburetor
81-0430
13
Spring-Carburetor
81-0440

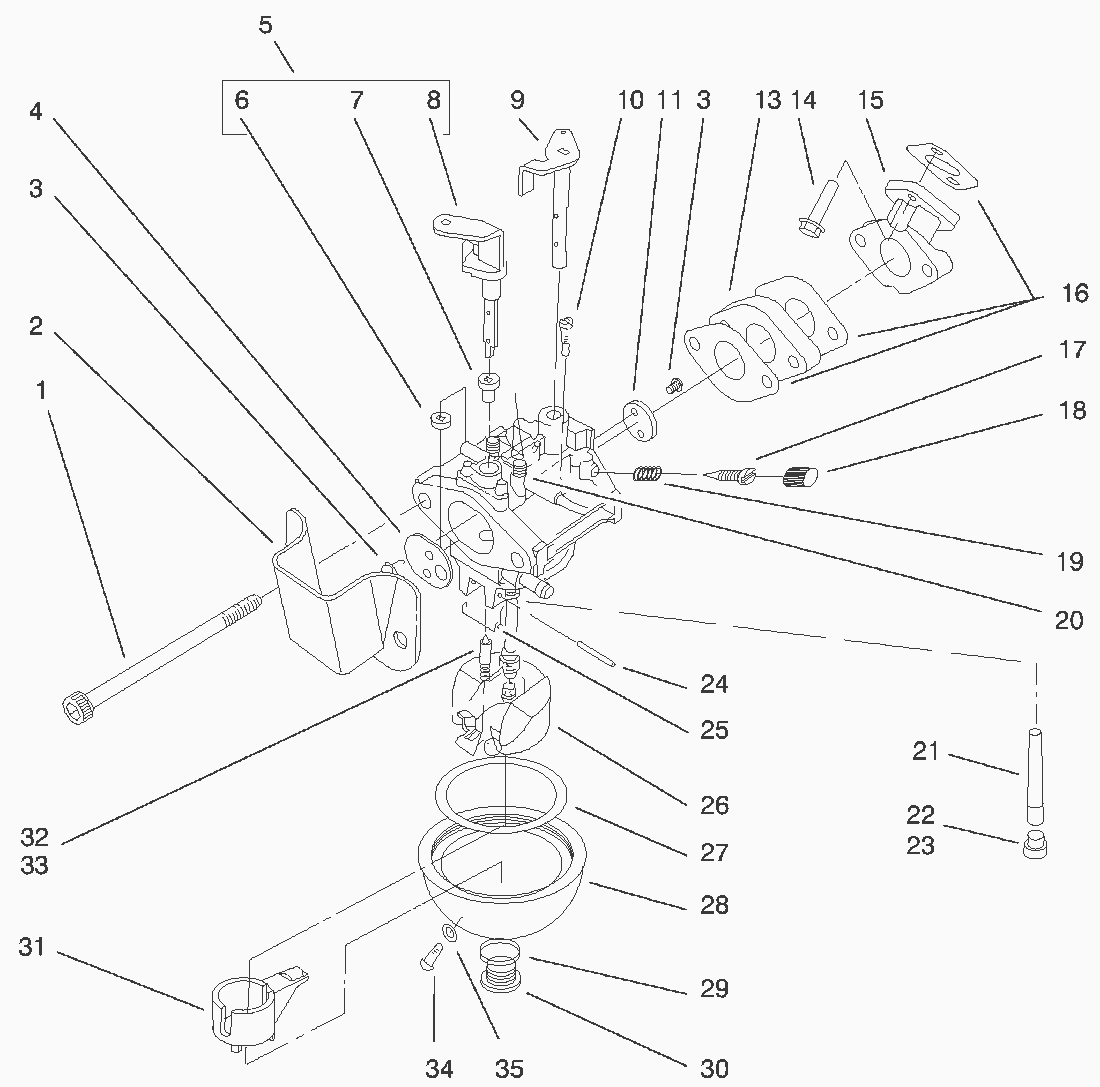

pos.
decription
spare part number
1
Screw
81-0450
2
Spitcup
81-2700
3
Screw
81-2710
4
Valve-Choke
81-2720
5
Shaft-Choke
81-2910
6
Ring-Lower Choke
81-5530
7
Ring-Upper Choke
81-5520
8
Shaft-Choke (Incl. Ref.
81-5510
9
Shaft-Throttle
81-2920
10
Jet-Pilot
95-7941
11
Valve-Throttle
81-2940
13
Insulator-Carburetor
81-0460
14
Bolt
50-6350
15
Manifold-Intake
81-0470
16
Gasket-Carburetor
81-2570
17
Aduster-Screw
95-7937
18
Cap-Adjuster
95-7938
19
Spring-Pilot Screw
81-2580
20
Spring-Choke Detent
81-2590
21
Nozzle-Main
95-7936
22
Jet-Main (
81-1040
23
Jet-Main
95-7940
24
Pin-Hinge
81-2600
25
Spring-Torsion
95-7939
26
Float
81-4920
27
SCHWIMMERTOPFDICHTUNG
81-2630
28
SCHWIMMERKAPPE
81-2640
29
Gasket-Bowl Screen
81-2650
30
Screw-Float Bowl
81-2660
31
Spacer-Float
81-4930
32
Needle
81-4700
33
81-5820
34
Screw-Drain
81-2670
35
Gasket-Drain Screw
81-2680
Carburetor-ASM
95-7935

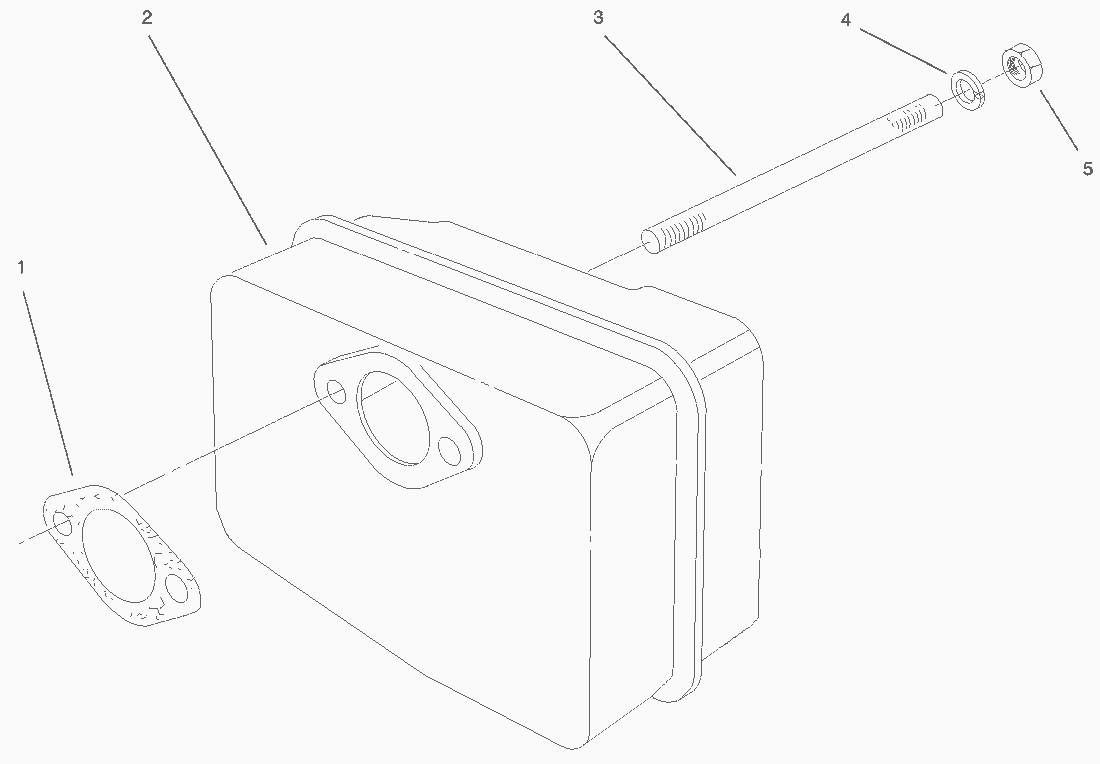

pos.
decription
spare part number
1
DICHTUNG
81-1080
2
Muffler
81-0490
3
Stud-Muffler
81-0500
4
FEDERRING
81-1120
5
SECHSKANTMUTTER
81-1110
