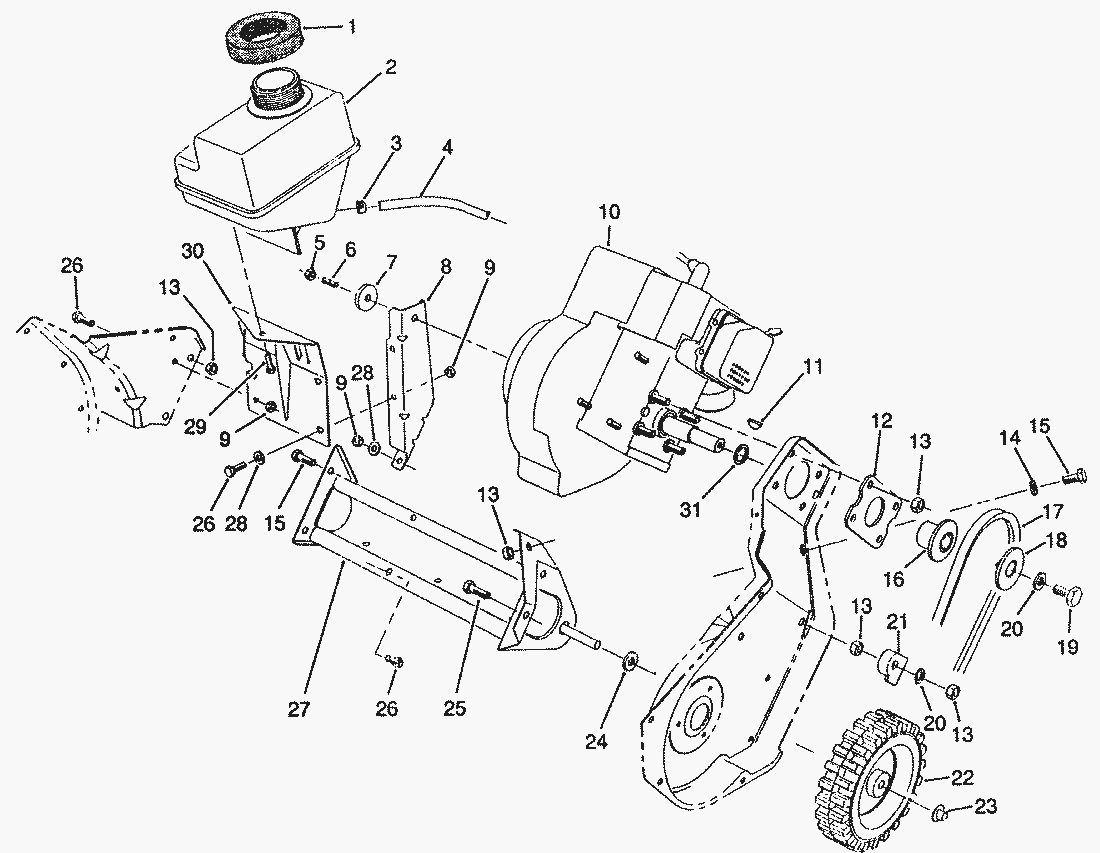

Engine Assy. (Model No. 38190 only)
Spare Parts Lists for Toro Roth / TORO Engine Assy. (Model No. 38190 only)
pos.
decription
spare part number
1
Seal-Tank
55-9310
2
Tank-Fuel
71-5020
3
Clamp
2412-86
4
Hose-Fuel
49-2482
5
Lock Nut
32152-4
6
Stud
38-8710
7
Washer-Engine Support
71-5320
8
Support-Engine
71-5210
9
MUTTER
3296-42
10
11
Woodruff Key
3257-3
12
Plate-Engine
71-5290
13
MUTTER
3296-29
14
Washer
3256-23
15
Capscrew
322-3
16
Hub-Sheave
71-5050
17
Belt-Drive
71-5380
18
Cap-Sheave
71-5060
19
Screw-Locking Hex. Hd.
3235-6
20
Washer-Flat
3256-71
21
Guide-Cable
71-5280
22
Wheel
23-3250
23
Push-On Speed Nut
3290-320
24
Spacer-Wheel
71-5440
25
Hex Hd. Capscrew
322-5
26
Capscrew
321-4
27
Frame Assembly
71-5200
28
Washer
3256-22
29
Screw-Slotted Flange Hd.
32144-53
30
Bracket-Fuel Tank
71-5220
31
Flatwasher
7-3590
